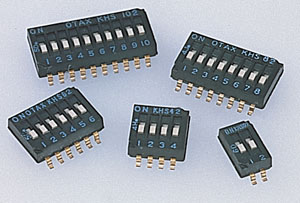

   产品名称:KH Series HALF PITCH DIP SWITCHES



   详细说明:

PCB表面焊装的半间距DIP开关, 内部结构超小型化实现的结晶。使用工程塑料提高了耐温性能。
[ 额定值 ] DC24V 25mA(开关时)maxDC50V 100mA (通电市)max

[ 接触电阻 ] 初期的接触电阻是在DC2V 1mA 的条件下连续开关3次,根据每次接触时的电压降检测而得,每次测得的电阻都在100mΩ以下.

[ 绝缘耐压 ] 在正常电压中处于绝缘状态的端子和接地端子之间加上AC300V 1分钟,不会出现异常现象.

[ 绝缘电阻 ] 用DC100V的绝缘电阻计在绝缘端子或接地端子之间测的阻值在1,00MΩ以上.
[ 耐湿试验 ] 在温度38-42 摄氏度,相对温度90-95%的环境中放置250小时以后,擦去水滴在常湿的环境中再放置30分钟,测得的绝缘电阻在10 MΩ以上.

[ 盐水喷雾试验 ] 在盐水浓度5%,温度32-38摄氏度的条件下, 放置48小时以后,洗去盐渍,再用57摄氏度的热风6小时风干,不会发生通电和生锈现象.

[ 电器使用寿命 ] 在额定电压,额定电流下,以1分钟开关20-30次的频率可以开关1,000次.

[ 机械使用寿命 ]在无负载的状态下, 可以开关2,000次而不影响电器性能和机械性能.

[ 耐热性 ] 在周围温度为97-103摄氏度得恒温槽内放置250个小时后,不会发生一般的电器特性异常以及绝缘物的变形,裂纹,松弛等异常现象.

[ 耐寒性 ] 在周围温度为(-48)-(-42) 摄氏度的恒温槽内放置250个小时以后, 不会发生一般的电器特性异常以及绝缘物的变形,裂纹松弛等异常现象.

[ 耐振性 ] 以1.5 mm的全振幅,10-55Hz的频率每个方向各2个小时共6小时振动,不会发生开关错误,破损等异常现象.

[ 耐冲击性 ] 将开关安装在电路平板上,施以50 G的冲击力, 不会发生开关错误,破损等异常现象.

[ 气体环境试验 ]
1.在周围温度40摄氏度,SO2气体浓度为5-10PPM的气体环境 中放置48个小时,不发生异常现象.
2. 在周围温度40摄氏度,H2S气体浓度为0.7-1.3PPM的气体环境中放置48个小时,不发生异常现象.

[ 使用温度范围 ] -30--+85摄氏度
1、 内部结构超小型化实现了半间距。(P=1.27mm)
2、 可高密度安装。(比本公司同类8位面积小50%以上)
3、 使用工程塑料,提高了耐温性。
4、 以镀金接点为标准规格。
5、 可用于表面安装元件,波峰焊,自动洗净装置。用于自动安装,可选择塑管或带卷包装。!!备有4位超薄型、1.7mm高的KHU04(通常高度2.3mm
